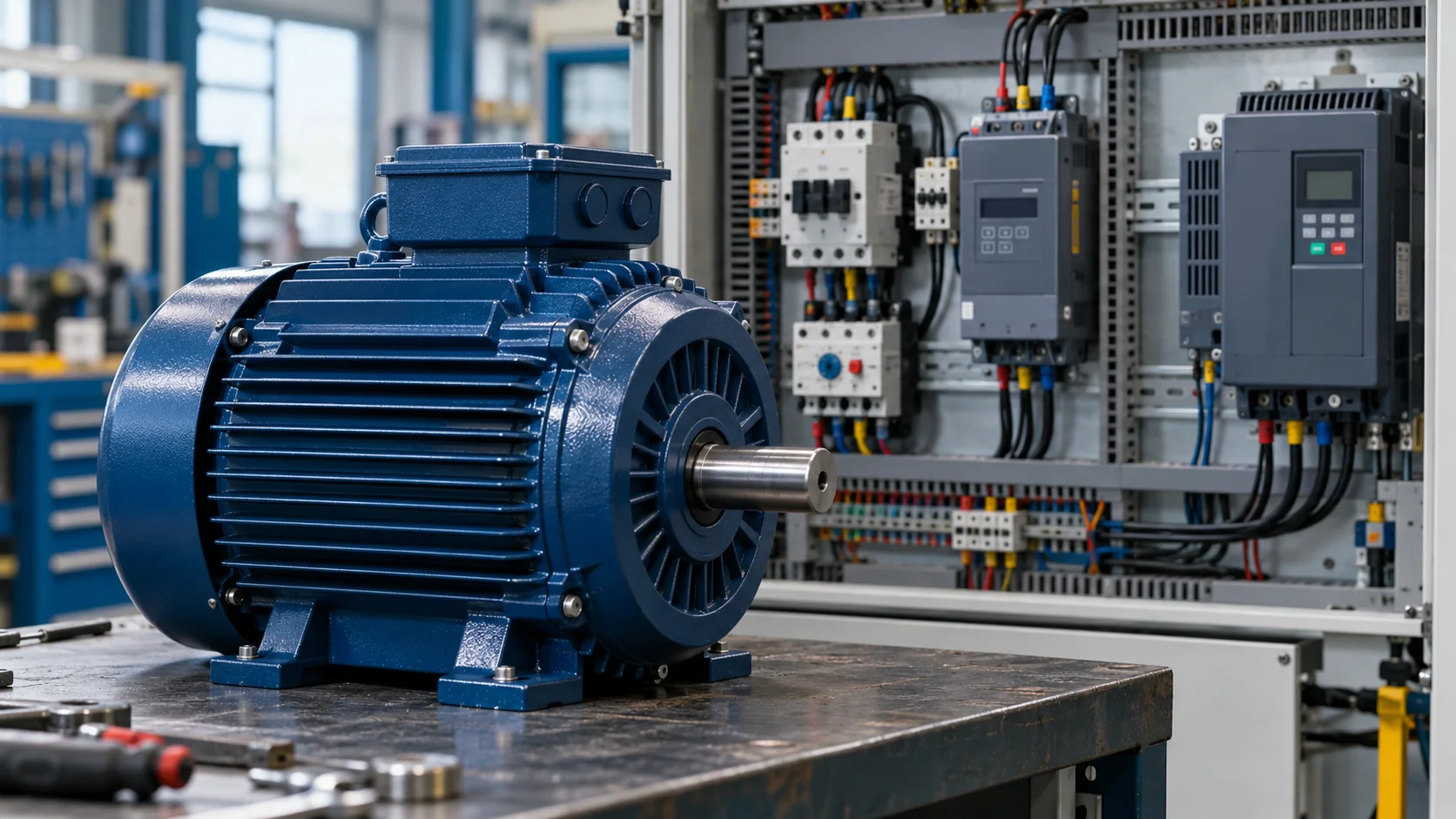

هنگام روشنشدن موتور القایی، شرایط الکتریکی و مکانیکی با کارکرد عادی فرق دارد. انتخاب روش راهاندازی فقط به توان نوشتهشده روی پلاک وابسته نیست: جریان شروع، گشتاور لازم برای حرکت بار، ظرفیت شبکه، دفعات استارت، سرعت موردنیاز در حین کار و هزینه نگهداری هم مهماند.
مقایسه سریع روشهای راهاندازی موتور سهفاز
| روش | رفتار در شروع | کنترل دور در حین کار | تناسب معمول |
|---|---|---|---|
| مستقیم (DOL) | ولتاژ کامل؛ جریان و ضربه شروع بیشتر | خیر | شبکه و بارِ پذیرای استارت مستقیم |
| ستاره–مثلث | کاهش جریان همراه با کاهش محسوس گشتاور؛ گذار به مثلث | خیر | بار با گشتاور شروع نسبتاً کم و موتور سازگار |
| مقاومت استاتور/روتور | روش قدیمیتر با اتلاف در مقاومت؛ مدار روتور فقط برای نوع سیمپیچی | معمولاً انتخاب اقتصادی برای کنترل دور پیوسته نیست | سامانههای موجود یا کاربرد خاص |
| سافتاستارتر | افزایش کنترلشده ولتاژ/جریان و کاهش تنش مکانیکی | خیر، در کارکرد عادی | استارت و توقف نرم با سرعت کار معمول موتور |
| درایو فرکانس متغیر (VFD) | تغییر کنترلشده فرکانس و ولتاژ، شتاب و سرعت قابل تنظیم | بله | کنترل دور، فرآیند و شتاب/کاهش سرعت |
۱. راهاندازی مستقیم یا DOL چیست؟
در روش Direct On Line، موتور از راه تجهیزات قطعووصل و حفاظت مناسب به ولتاژ کامل شبکه متصل میشود. مدار ساده، قیمت اولیه نسبتاً پایین و تعمیرپذیری آسان مزیت آن است. در عوض جریان راهاندازی و گشتاور گذرای شروع میتواند افت ولتاژ شبکه یا ضربه مکانیکی ایجاد کند. بنابراین عبارت «برای موتور زیر فلان کیلووات همیشه مستقیم» قانون عمومی نیست؛ ظرفیت تغذیه، محدودیت شرکت برق، افت ولتاژ، نوع بار و تعداد استارت باید سنجیده شوند.
یک مدار DOL معمولاً به وسیله قطع اتصال کوتاه، کنتاکتور و حفاظت اضافهبار هماهنگ نیاز دارد؛ صرف داشتن کنتاکتور به معنی حفاظت کامل موتور نیست. برای آشنایی با منطق انتخاب این قطعات، راهنمای تجهیزات حفاظت تابلو برق موتور را بخوانید.
۲. ستاره–مثلث؛ چه وقت واقعاً مناسب است؟
موتور ابتدا با اتصال ستاره روشن میشود و پس از شتابگرفتن، به مثلث میرود. در حالت ستاره ولتاژ هر سیمپیچ نسبت به اتصال مثلثِ همان موتور روی همان شبکه کمتر است؛ بنابراین جریان خط راهاندازی و گشتاور شروع هم کاهش مییابند. در شرایط ایدهآل، گشتاور شروع ستاره حدود یکسوم گشتاور راهاندازی مستقیم با اتصال مثلث است؛ این مقدار برای باری که از همان ابتدا گشتاور زیاد میخواهد ممکن است کافی نباشد. لحظه تغییر وضعیت نیز میتواند گذرای جریان و ضربه ایجاد کند. راهنمای Schneider Electric همین محدودیت را شرح میدهد.
مثال پلاک ۲۳۰/۴۰۰ در برابر ۴۰۰/۶۹۰ ولت
برای یک شبکه سهفاز ۴۰۰ ولت، باید موتور بتواند در حالت مثلث با ۴۰۰ ولت خط کار کند و هر شش سر سیمپیچ در دسترس باشد. پلاک Δ 400 V / Y 690 V در اصل با این شرط سازگار است. پلاک Δ 230 V / Y 400 V برای کار دائم مثلث روی شبکه ۴۰۰ ولت مناسب نیست؛ تغییر آن به مثلث در چنین شبکهای به سیمپیچ بیشولتاژ میدهد. در هر مورد پلاک، فرکانس، ترمینالباکس، اتصال واقعی و دیتاشیت را کنترل کنید.
مدار ستاره–مثلث به سه کنتاکتور، توالی صحیح و اینترلاک الکتریکی/مکانیکی مناسب نیاز دارد. تنظیم زمان تبدیل و جای قرارگیری رله اضافهبار بر انتخاب و تنظیم تجهیزات اثر میگذارد؛ یک عدد ثابت برای همه تابلوها درست نیست.
۳. مقاومت در مدار موتور؛ استاتور یا روتور؟
دو آرایش را نباید یکی دانست. در مقاومت استاتور، مقاومت موقتاً در مسیر تغذیه موتور قرار میگیرد تا ولتاژ مؤثر ورودی کاهش یابد؛ جریان کمتر میشود ولی گشتاور نیز افت میکند و مقاومت گرما تولید میکند. بعد از شتابگرفتن، مدار طبق طراحی تغییر میکند. این روش در کاربردهای جدید معمولاً در برابر راهحلهای الکترونیکی انعطاف کمتری دارد.
مقاومت روتور مخصوص موتور القایی روتور سیمپیچی یا اسلیپرینگ است که به مدار روتورش دسترسی وجود دارد؛ آن را نمیتوان به موتور قفس سنجابی معمولی اضافه کرد. این روش میتواند ویژگی گشتاور شروع را متناسب با بار تغییر دهد، اما به مقاومتها، تجهیزات اضافی و نگهداری نیاز دارد. پس عبارت کوتاه «مقاومت در استاتور یا روتور» در ویدیو به دو فناوری متفاوت اشاره میکند.
۴. سافتاستارتر چه کاری انجام میدهد؟
سافتاستارتر با کنترل مرحله آغازین ولتاژ و بسته به مدل با محدودسازی جریان، شتاب موتور را نرمتر میکند. این کار در بسیاری از پمپها، فنها یا نوارنقالهها به کاهش تنش مکانیکی هنگام شروع و توقف کمک میکند؛ اما اگر گشتاور راهاندازی بار از گشتاور قابلدسترس بیشتر باشد، صرف طولانیکردن زمان شتاب مشکل را حل نمیکند و ممکن است موتور یا سافتاستارتر گرم شود. جریان، زمان استارت، تعداد استارت و قابلیت بایپس را باید با دیتاشیت مدل انتخابی تطبیق داد.
سافتاستارتر کنترل دور پیوسته در حین کار نیست. پس از راهاندازی، موتور معمولاً نزدیک سرعت متناظر با فرکانس شبکه و لغزش کار میکند. برای تغییر سرعت کار، به راهکار کنترل دور مانند VFD نیاز است. توضیح رسمی Schneider Electric این تفاوت را صریح بیان میکند.
۵. درایو فرکانس متغیر یا VFD
VFD با تولید خروجی با فرکانس و ولتاژ کنترلشده، علاوه بر شتاب و توقف، سرعت موتور را در حین کار تنظیم میکند. برای پمپ و فن با نیاز واقعی به دبی متغیر، تنظیم دور میتواند به کاهش مصرف انرژی در بخشهایی از کار منجر شود؛ مقدار صرفهجویی برای هر پروژه به پروفایل بار و طراحی سیستم بستگی دارد. در نوارنقاله و ماشینآلات هم کنترل سرعت و بعضی روشهای کنترل گشتاور مفید است.
انتخاب درایو فقط به کیلووات محدود نیست: جریان نامی موتور، ویژگی بار، ارتفاع و دمای محیط، طول کابل، سازگاری عایقی موتور، نویز الکترومغناطیسی، مقاومت ترمز در صورت نیاز و حفاظتها بررسی میشوند. برای کنترل عادی استارت و استاپ، فرمان درایو را بهکار ببرید؛ قطعووصل مکرر کنتاکتور خروجی هنگام فعالبودن درایو روش مناسبی نیست. راهنمای عملکرد درایو و تنظیم دور را نیز ببینید.
چگونه روش مناسب را برای پروژه انتخاب کنیم؟
- پلاک موتور: ولتاژ مثلث/ستاره، فرکانس، جریان، توان، کلاس کاری و نوع موتور را ثبت کنید.
- بار مکانیکی: گشتاور شروع، اینرسی، بار اولیه و نیاز به راهاندازی زیر بار را مشخص کنید.
- شبکه و حفاظت: افت ولتاژ مجاز، توان ترانس، ظرفیت کابل و سطح اتصال کوتاه را بررسی کنید.
- چرخه کار: دفعات روشنشدن در ساعت، توقف، زمان شتاب و خنکشدن را بسنجید.
- کنترل سرعت: اگر تغییر دور در حین کار لازم است، ستاره–مثلث و سافتاستارتر بهتنهایی پاسخ نیستند.
- هزینه کل: علاوه بر قیمت اولیه، مصرف انرژی، خرابی مکانیکی، فضای تابلو و نگهداری را لحاظ کنید.
اشتباههای رایج
- انتخاب ستاره–مثلث فقط از روی توان و نخواندن ولتاژ مجاز مثلث روی پلاک.
- استفاده از سافتاستارتر برای کنترل دور پیوسته.
- فرض اینکه کاهش جریان شروع همیشه با حفظ گشتاور شروع همراه است.
- نادیدهگرفتن جریان نامی و توان قطع تجهیزات حفاظتی و تعداد استارت.
- قرار دادن حفاظت یا بایپس بدون توجه به نقشه و دستورالعمل سازنده.
- قطعووصل کنتاکتور خروجی VFD برای استارت/استاپ روزمره، بدون بررسی دستورالعمل درایو.
پرسشهای متداول
آیا هر موتور بالای ۳ کیلووات باید ستاره–مثلث راهاندازی شود؟
خیر؛ چنین مرز توانی قانون عمومی نیست. پلاک و دسترسی به شش سر موتور، گشتاور شروع بار، توان شبکه و شرایط بهرهبرداری تعیینکنندهاند.
سافتاستارتر بهتر است یا اینورتر؟
اگر فقط استارت و توقف نرم و کار با سرعت تقریباً ثابت نیاز دارید، سافتاستارتر یکی از گزینههاست. اگر کنترل دور در حین کار لازم است، VFD را بررسی کنید. هزینه و محدودیت هر دو با پروژه مقایسه میشود.
آیا ستاره–مثلث مصرف برق موتور را در حین کار کاهش میدهد؟
هدف اصلی آن کاهش شرایط گذرای راهاندازی است؛ بعد از تبدیل به مثلث، موتور با اتصال کار عادی خود کار میکند. صرف داشتن مدار ستاره–مثلث به معنی صرفهجویی انرژی در بار ثابت نیست.
آیا مقاومت روتور برای موتور معمولی قابلاستفاده است؟
خیر. مقاومت روتور به موتور روتور سیمپیچی/اسلیپرینگ با دسترسی به مدار روتور تعلق دارد؛ موتور قفس سنجابی معمولی چنین دسترسیای ندارد.
